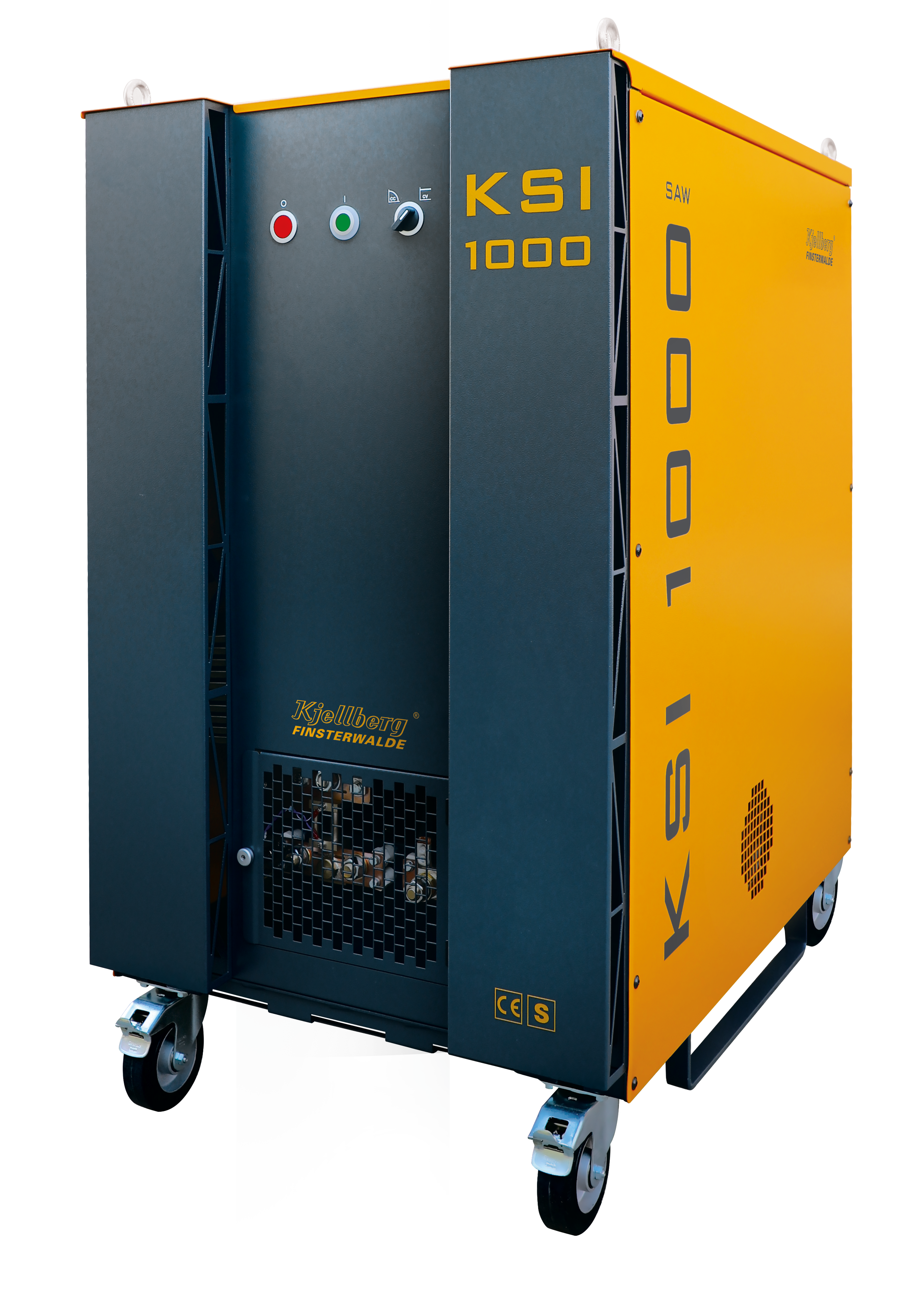

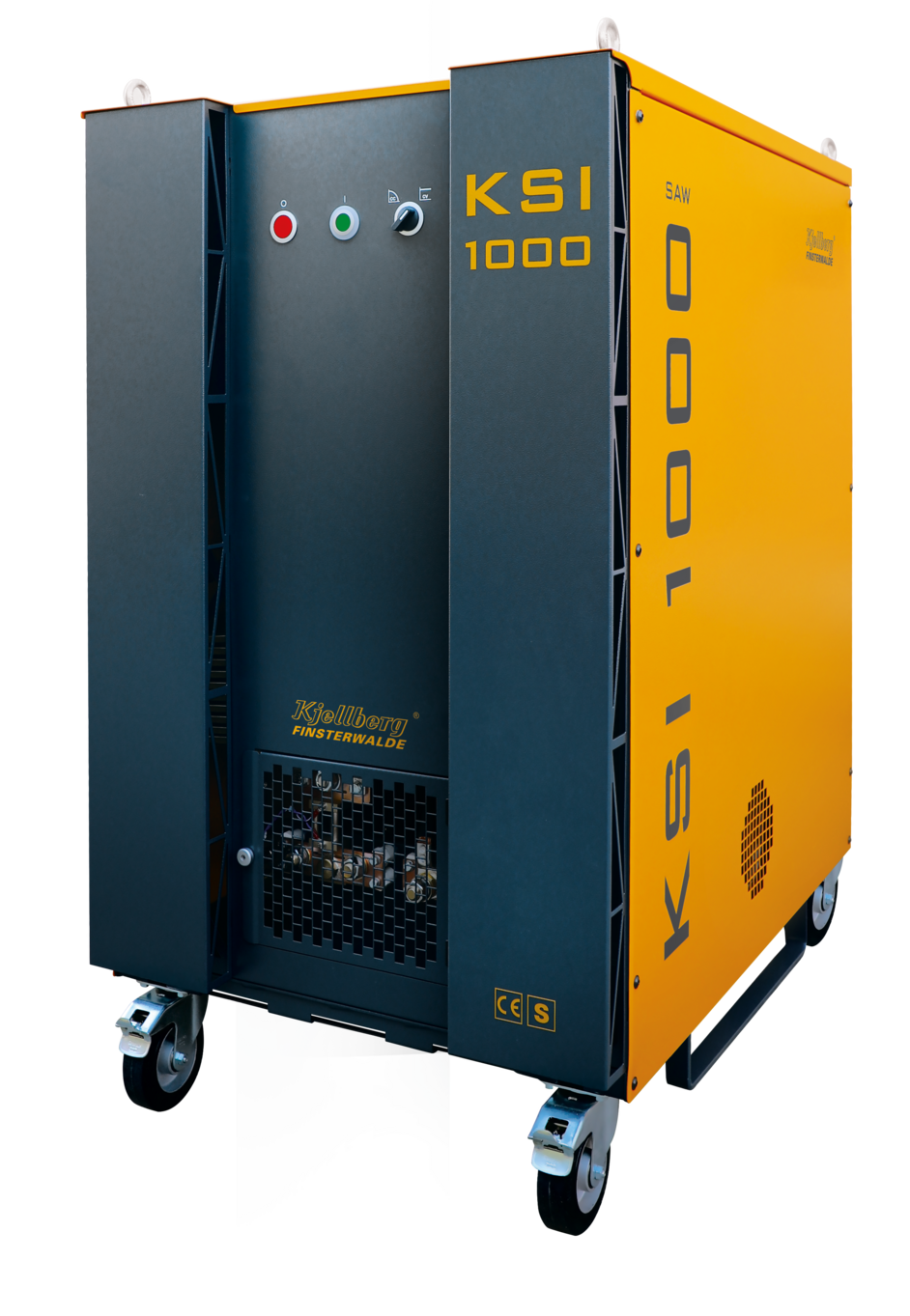

KSI 1000
Die Inverterstromquelle KSI 1000 verbindet moderne Technologie mit über 90 Jahren Erfahrung im Unterpulver-Schweißen (UP-Schweißen) bei Kjellberg Finsterwalde.
Mit bis zu 1.000 A Schweißstrom bei 100 % Einschaltdauer ermöglicht sie einen zuverlässigen Dauerbetrieb – auch bei langen Schweißnähten.
Für Anwendungen mit höherem Leistungsbedarf lassen sich zwei KSI 1000 per Plug & Play parallel schalten.
Dadurch stehen Schweißströme bis 2.000 A zur Verfügung.
Mit einem Wirkungsgrad von 90 % und reduzierten Schaltverlusten arbeitet die KSI 1000 energieeffizient und übertrifft die Anforderungen der EU-Ökodesign-Richtlinie. Ihre robuste Konstruktion eignet sich auch für anspruchsvolle Industrieumgebungen. Lenk- und Bockrollen erleichtern den Standortwechsel, während die intuitive Bedienung die tägliche Handhabung unterstützt.
In Kombination mit den bewährten UP-Schweißautomaten der KA-Reihe eröffnet die KSI 1000 flexible Einsatzmöglichkeiten – vom automatisierten Unterpulver-Schweißen bis zu teilmechanisierten Anwendungen.
Auch beim robotergestützten Unterpulver-Schweißen kann sie als Stromquelle eingesetzt werden. So lassen sich unterschiedliche Schweißaufgaben mit aufeinander abgestimmten Systemkomponenten realisieren.
| Stromquelle | KSI 1000 |
| Netzspannung | 3/PE AC 50/60 Hz, 400 V ± 10 % |
| Anschlussleistung bei 100 % ED | 51,5 kVA |
| Netzsicherung (träge)1 | 125 A (80 A oder 100 A ebenfalls möglich) |
| Schweißstrombereich | 80–1.000 A / 18–44 V DC |
| bei 100 % ED (40°C) | 1.000 A / 44 V DC |
| Wirkungsgrad2 | 90 % |
| Leerlaufspannung | 83 V DC |
| Schutzart | IP21S |
| Abmessungen (L × B × H)3 |
1.078 × 684 × 1.281 mm |
| Masse4 | 208 kg |
1 Aufgrund des maximalen Netzstroms von 74 A sind auch 80-A- oder 100-A-Sicherungen bzw. Leitungsschutzschalter möglich.
2 Bei 1.000 A / 44 V DC.
3 Einschließlich Lenk- und Bockrollen sowie Kranösen.
4 Ohne Netzkabel.
- 1.000 A bei 100 % Einschaltdauer (40 °C) – zuverlässiger Dauerbetrieb auch bei langen Schweißnähten
- Parallelbetrieb von zwei KSI 1000 mit bis zu 2.000 A Schweißstrom – einfach realisierbar durch Plug & Play
- 90 % Wirkungsgrad und reduzierte Schaltverluste für einen energieeffizienten Schweißbetrieb
- Nur 44 W Wirkleistung im Standby-Betrieb
- Robuste Bauweise für den Einsatz in anspruchsvollen Industrieumgebungen
- Intuitive Bedienung für eine einfache und sichere Handhabung
- Lenk- und Bockrollen erleichtern den Standortwechsel
- Stationäre Ausführung mit vier Kranösen sowie Lenk- und Bockrollen
- Mehrere parallel angeordnete Schweißkabelanschlüsse
- Zwei austauschbare Invertermodule mit jeweils 500 A und 40 kHz Taktfrequenz
- Zusätzlicher Versorgungsspannungsausgang mit 42 V AC / 10 A für die UP-Schweißautomaten der KA-Reihe
- Staubgeschützte Elektronik
- Schutzart IP21S, Isolierstoffklasse F und Kühlungsart AF
- Optional: Busschnittstelle oder konventionelle Schnittstelle zur externen Ansteuerung
