InFocus 500

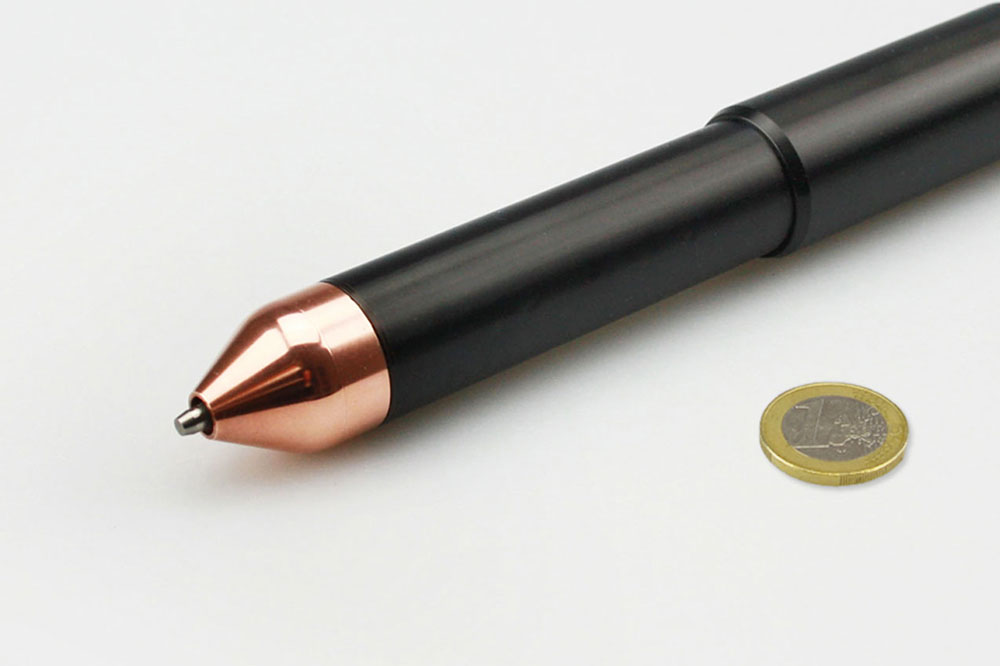

Der WIG-Hochleistungsbrenner InFocus 500 ist mit seiner kompakten Bauweise und der hervorragenden Elektrodenkühlung das unschlagbare Werkzeug für einen äußerst stabilen Lichtbogen bei eingeschränkter Zugänglichkeit. Mit nur 20 mm Durchmesser und einer Brennerlänge bis zum Schlauchpaket von 200 mm kann ein Schweißstrom von bis zu 500 A umgesetzt werden. Die eingeschraubten Elektroden werden durch das patentierte Brennerdesign optimal gekühlt und stellen damit einen schnellen Wechsel, das TCP-genaue Arbeiten und hervorragende Lichtbogeneigenschaften sicher. Der Brenner wird vorrangig für robotergeführte Aufgaben an Flaschen oder Bauteilen mit ähnlich beschränkter Zugänglichkeit eingesetzt.

Das Hochleistungs-Werkzeug für Ihre Schweißfertigung:

  • Absolut stabiler, energetisch hochkonzentrierter Lichtbogen
  • Robuster Brenner mit geschlossenem Kühlkreislauf

Vergleich zu WIG konventionell:

  • Verbessertes Aspektverhältnis (Nahttiefe zu Nahtbreite)
  • Schmalere Wärmeeinflusszone, geringerer Verzug
  • Erhöhte Schweißgeschwindigkeit
  • Einsparpotential für Helium
  • Schneller, definierter Elektrodenwechsel – kein Anschleifen, Justageaufwand

Wir unterstützen Sie!

  • Technologische Analyse Ihrer Schweißaufgabe
  • Passende Gestaltung von Sonderelektroden
  • Durchführung von Schweißversuchen in unserer Laborumgebung oder in Ihrer Fertigung
  • Metallographische Analysen (Makroschliffe, REM / EDX)
  • Prozessdiagnostik (HighSpeed-Video-Analysen mit synchroner Prozessdatenerfassung)

Ansprechpartner
WIG-Technologie

Dr. Michael Dreher

email

Jetzt E-Mail schreiben

InFocus 500

Der WIG-Hochleistungsbrenner InFocus 500 ist mit seiner kompakten Bauweise und der hervorragenden Elektrodenkühlung das unschlagbare Werkzeug für einen äußerst stabilen Lichtbogen bei eingeschränkter Zugänglichkeit. Mit nur 20 mm Durchmesser und einer Brennerlänge bis zum Schlauchpaket von 200 mm kann ein Schweißstrom von bis zu 500 A umgesetzt werden. Die eingeschraubten Elektroden werden durch das patentierte Brennerdesign optimal gekühlt und stellen damit einen schnellen Wechsel, das TCP-genaue Arbeiten und hervorragende Lichtbogeneigenschaften sicher. Der Brenner wird vorrangig für robotergeführte Aufgaben an Flaschen oder Bauteilen mit ähnlich beschränkter Zugänglichkeit eingesetzt.

Das Hochleistungs-Werkzeug für Ihre Schweißfertigung:

  • Absolut stabiler, energetisch hochkonzentrierter Lichtbogen
  • Robuster Brenner mit geschlossenem Kühlkreislauf

Vergleich zu WIG konventionell:

  • Verbessertes Aspektverhältnis (Nahttiefe zu Nahtbreite)
  • Schmalere Wärmeeinflusszone, geringerer Verzug
  • Erhöhte Schweißgeschwindigkeit
  • Einsparpotential für Helium
  • Schneller, definierter Elektrodenwechsel – kein Anschleifen, Justageaufwand

Wir unterstützen Sie!

  • Technologische Analyse Ihrer Schweißaufgabe
  • Passende Gestaltung von Sonderelektroden
  • Durchführung von Schweißversuchen in unserer Laborumgebung oder in Ihrer Fertigung
  • Metallographische Analysen (Makroschliffe, REM / EDX)
  • Prozessdiagnostik (HighSpeed-Video-Analysen mit synchroner Prozessdatenerfassung)
Jetzt Anfragen
Max. Schweißstrom 500 A
Schweißstrom bei 100 % ED 500 A
Schutzgase Ar, He, Gemische, ArH
Zündung Hochspannungszündung
Brennerkühlung Kühlmittel KJELLFROST
Einspanndurchmesser Ø 23 mm
Schlauchpaket-Abgang axial
Schlauchpaket-Anschluss Strom-Wasser oder DIX
Schlauchpaket-Längen 4m, 8m, auf Anfrage
Masse, ohne Schlauchpaket 260 g
Masse, mit Schlauchpaket
(Strom-Wasser, 4m)
5,0 kg
Stromquelle FocusTIG 500 easy FocusTIG 550
Schweißstrom 5 - 550 A 5 - 550 A DC
Schweißspannung 10,2 - 32 V 10,2 - 32 V
Pulsbetrieb 0,025 Hz - 15 kHz 0,025 Hz - 15 kHz
Umgebungstemperatur -20 °C bis 40 °C -20 °C bis 40 °C
Schweißstrom bei 25 °C (Umgebung)
bei 60 % ED
bei 80 % ED
bei 100 % ED

550 A
520 A
450 A

550 A
520 A
450 A
Schweißstrom bei 40 °C (Umgebung)
bei 60 % ED
bei 80 % ED
bei 100 % ED

550 A
-
420 A

550 A
-
420 A
Leerlaufspannung 79 V 79 V
Netzspannung (Toleranz) 3 x 400 V + N + PE
(-25 % bis +20 %)
3 x 400 V + N + PE
(-25 % bis +20 %)
Frequenz 50 / 60 Hz 50 / 60 Hz
Netzsicherung (träge) 3 x 32 A 3 x 32 A
Maximale Anschlussleistung 22,2 kVA 22,2 kVA
Empfohlene Generatorleistung 39,4 kVA 39,4 kVA
cos phi 0,99 0,99
Isolationsklasse H H
Schutzart IP 23 IP 23
Abmessungen (L x B x H) 780 x 375 x 625 mm 930 x 460 x 950 mm
Masse 86,8 kg 134 kg



FocusTIG 550 easy: WIG-Stromquelle, Stromanschluss DIX, Kaltdrahtvorbereitung, Schweißdatenanzeige, Anschlusskabel 5m mit CEE 32A

FocusTIG 550: WIG-Stromquelle mit Palettenunterbau, Kühlmittelmodul mit Peripheriekreis
Brenner: Strom-Wasseranschluss
Werkstück: DIX-Anschluss, Kaltdrahtvorbereitung, Schweißdatenanzeige, 2x 16A CEE 7/4 Steckdose mit FI-Absicherung z.B. für Kühler, Anschlusskabel 5m mit CEE 32A

Kühler:
  • Rückkühler C3, in versch. Ausführungen
Automatisierung:
  • Interfaces für analog/digital-Ansteuerung bzw. BUS nach Kundenvorgabe
  • Sensorik für Brennerführung und Höhensteuerung
  • Software zur Stromquellenparametrierung via USB

Halterungen und Zusatzwerkstoff-Zuführung:

  • Brennerhalterungen für Roboter- und Portal-/Mastanwendungen inkl. Kaltdrahtzuführung
  • Heißdraht und oszillierende Drahtzuführung

Schutzgasabdeckung:

Prozessvisualisierung:

  • Kamerasysteme verschiedener Hersteller

InFocus WIG-Hochleistungsschweißen
Stahl hochlegiert 1.4301 in 3,0



InFocus WIG-Hochleistungsschweißen
Stahl hochlegiert 1.4301 in 6,0



InFocus WIG-Hochleistungsschweißen
Stahl hochlegiert 1.4301 in 8,0 mm
Prozessvisualisierung mit Kameraversion Basic



InFocus WIG-Hochleistungsschweißen
Stahl hochlegiert 1.4301 in 8,0 mm
Prozessvisualisierung mit Kameraversion Pro-HDR
