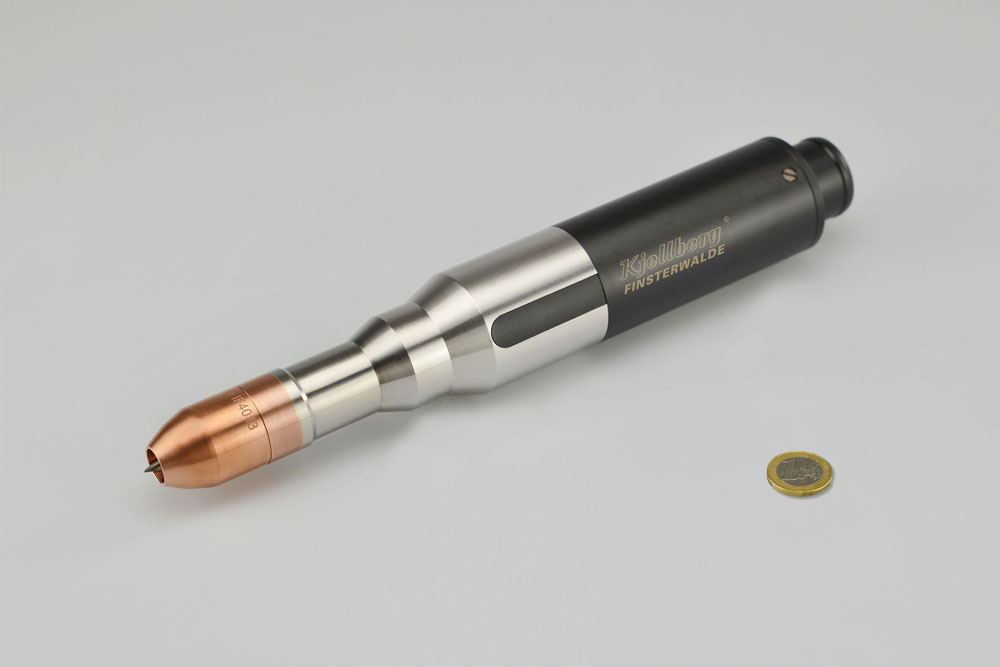

InFocus 1000

Der WIG-Hochleistungsbrenner InFocus 1000 bringt die volle InFocus-Performance auf den Punkt. Mit einer Belastbarkeit von bis zu 1000 A und einem absolut konzentrierten Lichtbogen beweist er sowohl für Stichlochanwendungen als auch für Präzisionsschweißungen mit geforderter, hoher Lichtbogenstabilität sein einzigartiges Können. Die eingeschraubten Elektroden werden durch das patentierte Brennerdesign optimal gekühlt und stellen damit einen schnellen Wechsel, das TCP-genaue Arbeiten und hervorragende Lichtbogeneigenschaften sicher. Mit InFocus 1000 werden einlagige Stichlochschweißungen von bis zu 10 mm hergestellt. Der Brenner wird aber auch für sehr schnelle Schweißaufgaben an dünnwandigen, kontinuierlich laufenden Linearschweißanlagen eingesetzt, für die die hohe Energiedichte des Lichtbogens ausschlaggebend ist.

Das Hochleistungs-Werkzeug für Ihre Schweißfertigung:
  • Absolut stabiler, energetisch hochkonzentrierter Lichtbogen
  • Robuster Brenner mit geschlossenem Kühlkreislauf

Vergleich zu WIG konventionell:

  • Verbessertes Aspektverhältnis (Nahttiefe zu Nahtbreite)
  • Schmalere Wärmeeinflusszone, geringerer Verzug
  • Erhöhte Schweißgeschwindigkeit
  • Einsparpotential für Helium
  • Schneller, definierter Elektrodenwechsel – kein Anschleifen, Justageaufwand

Wir unterstützen Sie!

  • Technologische Analyse Ihrer Schweißaufgabe
  • Passende Gestaltung von Sonderelektroden
  • Durchführung von Schweißversuchen in unserer Laborumgebung oder in Ihrer Fertigung
  • Metallographische Analysen (Makroschliffe, REM / EDX)
  • Prozessdiagnostik (HighSpeed-Video-Analysen mit synchroner Prozessdatenerfassung)

Ansprechpartner
WIG-Technologie

Dr. Michael Dreher

email

Jetzt E-Mail schreiben

InFocus 1000

Der WIG-Hochleistungsbrenner InFocus 1000 bringt die volle InFocus-Performance auf den Punkt. Mit einer Belastbarkeit von bis zu 1000 A und einem absolut konzentrierten Lichtbogen beweist er sowohl für Stichlochanwendungen als auch für Präzisionsschweißungen mit geforderter, hoher Lichtbogenstabilität sein einzigartiges Können. Die eingeschraubten Elektroden werden durch das patentierte Brennerdesign optimal gekühlt und stellen damit einen schnellen Wechsel, das TCP-genaue Arbeiten und hervorragende Lichtbogeneigenschaften sicher. Mit InFocus 1000 werden einlagige Stichlochschweißungen von bis zu 10 mm hergestellt. Der Brenner wird aber auch für sehr schnelle Schweißaufgaben an dünnwandigen, kontinuierlich laufenden Linearschweißanlagen eingesetzt, für die die hohe Energiedichte des Lichtbogens ausschlaggebend ist.

Das Hochleistungs-Werkzeug für Ihre Schweißfertigung:
  • Absolut stabiler, energetisch hochkonzentrierter Lichtbogen
  • Robuster Brenner mit geschlossenem Kühlkreislauf

Vergleich zu WIG konventionell:

  • Verbessertes Aspektverhältnis (Nahttiefe zu Nahtbreite)
  • Schmalere Wärmeeinflusszone, geringerer Verzug
  • Erhöhte Schweißgeschwindigkeit
  • Einsparpotential für Helium
  • Schneller, definierter Elektrodenwechsel – kein Anschleifen, Justageaufwand

Wir unterstützen Sie!

  • Technologische Analyse Ihrer Schweißaufgabe
  • Passende Gestaltung von Sonderelektroden
  • Durchführung von Schweißversuchen in unserer Laborumgebung oder in Ihrer Fertigung
  • Metallographische Analysen (Makroschliffe, REM / EDX)
  • Prozessdiagnostik (HighSpeed-Video-Analysen mit synchroner Prozessdatenerfassung)
Jetzt Anfragen
Max. Schweißstrom 1000 A
Schweißstrom bei 100% ED 1000 A
Schutzgase Ar, He, Gemische, ArH
Zündung Hochspannungszündung
Brennerkühlung Kühlmittel KJELLFROST
Einspanndurchmesser Ø 40 mm
Schlauchpaket-Abgang axial oder radial
Schlauchpaket-Anschluss Strom-Wasser oder DIX
Schlauchpaket-Längen 4m, 8m, auf Anfrage
Masse, ohne Schlauchpaket 1,4 kg
Masse, mit Schlauchpaket
(Strom-Wasser, 4m)
7,0 kg
Stromquelle FocusTIG 500 easy FocusTIG 550 FocusTIG 1000 easy FocusTIG 1000
Schweißstrom 5 - 550 A 5 - 550 A DC 10 - 1000 A DC 10 - 1000 A DC
Schweißspannung 10,2 - 32 V 10,2 - 32 V 10,4 - 34V 10,4 - 34 V
Pulsbetrieb 0,025 Hz - 15 kHz 0,025 Hz - 15 kHz 0,025 Hz - 15 kHz 0,025 Hz - 15 kHz
Umgebungstemperatur -20 °C bis 40 °C -20 °C bis 40 °C -20 °C bis 40 °C -20 °C bis 40 °C
Schweißstrom bei 25 °C (Umgebung)
bei 60 % ED
bei 80 % ED
bei 100 % ED


550 A
520 A
450 A


550 A
520 A
450 A


-
1000 A
900 A


-
1000 A
900 A
Schweißstrom bei 40 °C (Umgebung)
bei 60 % ED
bei 80 % ED
bei 100 % ED


550 A
-
420 A


550 A
-
420 A


1000 A
-
750 A


1000 A
-
750 A
Leerlaufspannung 79 V 79 V 79 V 79 V
Netzspannung (Toleranz) 3 x 400 V + N + PE
(-25 % bis +20 %)
3 x 400 V + N + PE
(-25 % bis +20 %)
3 x 400 V + N + PE
(-25 % bis +20 %)
3 x 400 V + N + PE
(-25 % bis +20 %)
Frequenz 50 / 60 Hz 50 / 60 Hz 50 / 60 Hz 51 / 60 Hz
Netzsicherung (träge) 3 x 32 A 3 x 32 A 3 x 63 A 3 x 63 A
Maximale Anschlussleistung 22,2 kVA 22,2 kVA 42,9 kVA 42,9 kVA
Empfohlene Generatorleistung 39,4 kVA 39,4 kVA 58 kVA 58 kVA
Leistungsfaktor cos phi 0,99 0,99 0,99 0,99
Isolationsklasse H H H H
Schutzart IP 23 IP 23 IP 23 IP 23
Abmessungen (L x B x H) 780 x 375 x 625 mm 930 x 460 x 950 mm 930 x 456 x 1257 mm 930 x 456 x 1485 mm
Masse 86,8kg 134 kg 179 kg 213 kg



FocusTIG 550 easy: WIG-Stromquelle, Stromanschluss DIX, Kaltdrahtvorbereitung, Schweißdatenanzeige, Anschlusskabel 5m mit CEE 32A

FocusTIG 550: WIG-Stromquelle mit Palettenunterbau, Kühlmittelmodul mit Peripheriekreis, Brenner: Strom-Wasseranschluss, Werkstück: DIX-Anschluss, Kaltdrahtvorbereitung, Schweißdatenanzeige, 2x 16A CEE 7/4 Steckdose mit FI-Absicherung z.B. für Kühler, Anschlusskabel 5m mit CEE 32A

FocusTIG 1000 easy: WIG-Stromquelle mit Palettenunterbau, Stromanschluss Lastbuchsen, Kaltdrahtvorbereitung, Schweißdatenanzeige, Anschlusskabel 5m mit CEE 63A

FocusTIG 1000: WIG-Stromquelle mit Palettenunterbau, Kühlmittelmodul mit Peripheriekreis, Brenner: Strom-Wasser-Anschluss, Werkstück: Lastbuchsen, Kaltdrahtvorbereitung, Schweißdatenanzeige, 2x 16A CEE 7/4 Steckdose mit FI-Absicherung z.B. für Kühler, Anschlusskabel 5m mit CEE 63A

Kühler:
  • Rückkühler C3, in versch. Ausführungen

Automatisierung:

  • Interfaces für analog / digital-Ansteuerung bzw. BUS nach Kundenvorgabe
  • Sensorik für Brennerführung und Höhensteuerung
  • Software zur Stromquellenparametrierung via USB

Halterungen und Zusatzwerkstoff-Zuführung:

  • Brennerhalterungen für Roboter- und Portal- / Mastanwendungen inkl. Kaltdrahtzuführung
  • Heißdraht und oszillierende Drahtzuführung

Schutzgasabdeckung:

Prozessvisualisierung:

  • Kamerasysteme verschiedener Hersteller

InFocus WIG-Hochleistungsschweißen
Stahl hochlegiert 1.4301 in 3,0



InFocus WIG-Hochleistungsschweißen
Stahl hochlegiert 1.4301 in 6,0



InFocus WIG-Hochleistungsschweißen
Stahl hochlegiert 1.4301 in 8,0 mm
Prozessvisualisierung mit Kameraversion Basic



InFocus WIG-Hochleistungsschweißen
Stahl hochlegiert 1.4301 in 8,0 mm
Prozessvisualisierung mit Kameraversion Pro-HDR
