iQ-Series
Mehr Leistung. Mehr Bedienkomfort. Mehr Kontrolle.
Mit der iQ-Series beginnt eine neue Ära des Plasmaschneidens. Präzise, effizient und digital vernetzt vereint sie, was die moderne Fertigung heute und morgen braucht.
More Power
Die iQ-Series bringt Kraft und Präzision auf den Punkt. Sie schneidet zuverlässig bis 130 Millimeter Materialstärke, durchdringt mühelos selbst dicke Bleche und liefert akkurate Konturen sowie exakte Fasen. Dank modernster Invertertechnologie arbeitet sie mit beeindruckender Geschwindigkeit und reduziert so Kosten pro Schnittmeter, während die Produktivität steigt.
More Usability
Moderne klar strukturierte Software und eine intuitive Bedienlogik sorgen für mehr Bedienkomfort. Über eine universelle Schnittstelle fügt sich die iQ-Series nahtlos in jedes Führungssystem ein. Smarte Upgrademöglichkeiten machen sie zu einer Investition, die mit den Anforderungen wächst. Mit Q-Desk stehen Prozessdaten in Echtzeit zur Verfügung – jederzeit und auf jedem Endgerät.
More Control
Die iQ-Series denkt mit. Sie überwacht den gesamten Schneidprozess kontinuierlich, erkennt den Verschleißteilzustand und sorgt mit intelligenter Gasregelung für reproduzierbare Qualität. Werkzeugwechsel werden planbar, Stillstände lassen sich minimieren. So entsteht ein Schneidsystem, das nicht nur präzise arbeitet, sondern auch Sicherheit und Stabilität in der Produktion garantiert.
More Automation
Mit dem Q-Torch Auto Change System geht die iQ-Series den nächsten Schritt: Brennerköpfe können vollautomatisch gewechselt – schnell, sicher und ohne manuelles Eingreifen. Das steigert die Anlagenverfügbarkeit und öffnet den Weg zur mannlosen Fertigung. Ob 2D oder 3D, ob Standard oder Fasenanwendung: Die iQ-Series setzt neue Maßstäbe.
Eine Serie, viele Möglichkeiten

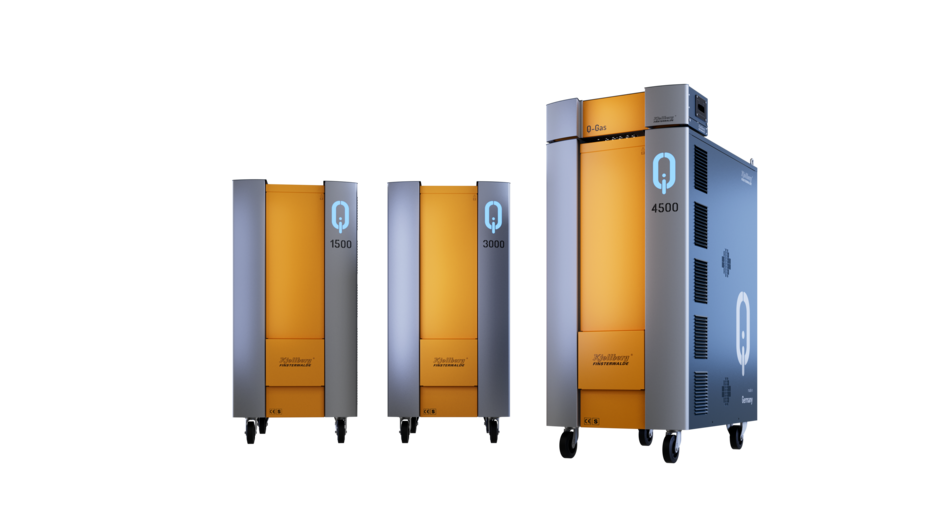

Von der iQ 1500 bis zur iQ 4500 – alle Systeme stehen für maximale Schnittqualität, digitale Vernetzung und zukunftssichere Automatisierung.
Die iQ-Serie revolutioniert das Plasmaschneiden.
Mehr Effizienz. Mehr Präzision. Mehr Zukunft.
| Stromquelle | iQ 1500 iQ 1500 plus |
iQ 3000 iQ 3000 plus |
iQ 4500 | ||||
| Schneidstrom bei 100 % ED1 |
20 - 150 A | 20 - 300 A | 20 - 450 A | ||||
| Markierstrom bei 100 % ED1 |
5 - 60 A | 5 - 60 A | 5 - 60 A | ||||
| Schneidbereich | iQ-Gas O2 |
iQ-Gas | iQ-Gas O2 |
iQ-Gas | iQ-Gas O2 |
iQ-Gas | |
| Baustahl empfohlen maximal Einstechen |
0,5 - 40 mm 60 mm 35 mm |
0,5 - 40 mm 60 mm 35 mm |
0,5 - 60 mm 80 mm 50 mm |
0,5 - 60 mm 80 mm 50 mm |
0,5 - 70 mm 120 mm 70 mm |
0,5 - 70 mm 120 mm 70 mm |
|
| EdelstahlmaximalEinstechen |
40 mm 25 mm |
60 mm 30 mm |
60 mm 30 mm |
80 mm 50 mm |
60 mm 30 mm |
130 mm 50 mm |
|
| AluminiummaximalEinstechen |
40 mm 25 mm |
60 mm 40 mm |
60 mm 40 mm |
80 mm 50 mm |
60 mm 40 mm |
120 mm 60 mm |
|
Abmessung (LxBxH) |
1150 x 695 x 1510 mm |
1150 x 695 x 1510 mm |
1150 x 695 x 1510 mm |
||||
| Masse | 250/281 kg | 298/318 kg | 355 kg | ||||
| Netzsicherung, träge | 63 A | 125 A | 180 A | ||||
| Max. Anschlussleistung | 35 kVA | 72 kVA | 109 kVA | ||||
| Schutzart | IP21S | IP21S | IP21S | ||||
| Netzspannungen | 380 - 400 V, 50/60 Hz 415 - 440 V, 50/60 Hz 440 - 480 V, 50/60 Hz |
380 - 400 V, 50/60 Hz 415 - 440 V, 50/60 Hz 440 - 480 V, 50/60 Hz |
380 - 400 V, 50/60 Hz 415 - 440 V, 50/60 Hz 440 - 480 V, 50/60 Hz |
||||
1 Umgebungstemperatur 40 °C
Q-Hole
Präzise Löcher in Baustahl im Verhältnis 0,75:1 (Durchmesser:Materialstärke) | mehr...
Q-Mark/Q-Notch Hervorragende Qualität beim Markieren und Kerben | mehr...
Contour Cut Exakte Konturen und Löcher in Baustahl im Verhältnis 1:1 (Durchmesser:Materialstärke) | mehr...
Contour Cut Speed Konturenschnitte in Baustahl bei ähnlicher Qualität bis zu 50 % schneller | mehr...
Silent Cut Schneiden von Baustahl mit reduziertem Schalldruckpegel | mehr...
HiFinox Plasmaschneiden von Edelstahl und Aluminium im Bereich von 1 bis 6 mm mit deutlich weniger Bartanhang | mehr...
Ar/H2 Mix Exzellente Schnittergebnisse durch aktives Mischen von Einzelgasen für Edelstahl und Aluminium ab 6 mm | mehr...
N2-Plasmaschneiden Plasmaschneiden von Edelstahl und Aluminium im Bereich bis 60 mm | mehr...
Q-Bevel Fasenschneiden mit gleichbleibend hoher Qualität im Bereich von 6 bis 50 mm schneiden | mehr...
