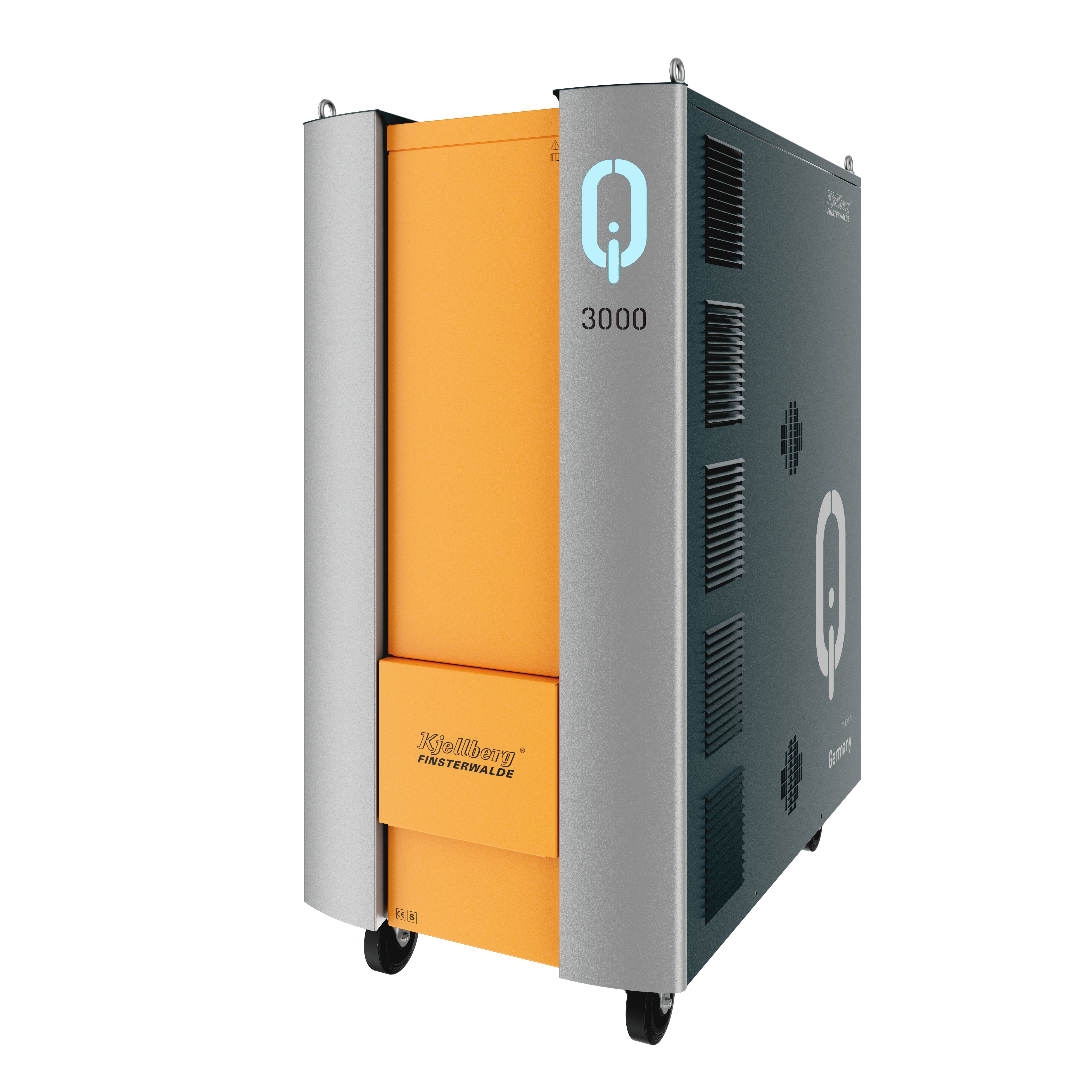

iQ 3000
Die iQ 3000 von Kjellberg Finsterwalde verbindet flexible automatisierte Plasmaschneidprozesse mit wechselnden Anforderungen.
Wechselnde Bauteile, unterschiedliche Materialdicken und variierende Anforderungen erfordern stabile Prozessbedingungen. Die iQ 3000 bietet die dafür nötige Flexibilität und ermöglicht reproduzierbare Schneidergebnisse bei gleichbleibend hoher Schnittqualität.
Über Q-Desk stehen relevante Prozess- und Anlagendaten in Echtzeit zur Verfügung. Das schafft Transparenz im laufenden Betrieb und unterstützt die gezielte Überwachung und Optimierung der Schneidprozesse.
Mit TorchGuardian als Standard bietet die iQ-Series intelligente Brennerschutzfunktionen für Prozesssicherheit beim Plasmaschneiden. Die integrierten Technologien überwachen den Zustand der Verschleißteile, visualisieren relevante Statusinformationen und ermöglichen eine optimale Nutzung der Verschleißteile sowie planbare Werkzeugwechsel.
Das Q-Torch Auto Change System schafft die Voraussetzung für Automatisierung innerhalb des Plasmaschneidprozesses. Automatische Brennerwechsel reduzieren manuelle Eingriffe und unterstützen einen kontinuierlichen Produktionsablauf.
Typische Einsatzbereiche sind automatisierte Schneidanlagen im Maschinenbau, Stahlbau und in der Serienfertigung. Mit bis zu 300 A Schneidstrom bearbeitet die iQ 3000 Baustahl bis 80 mm Materialstärke.
Technische Dokumentationen zur iQ-Series:
Betriebsanleitungen, Prospekte und weiterführende Informationen finden Sie zentral im Helpcentre iQ.
| Stromquelle | iQ 3000 / iQ 3000 plus | |
| Schneidstrom bei 100 % ED1 | 20 - 300 A | |
| Markierstrom bei 100 % ED1 | 5 - 60 A | |
|
iQ-Gas O2 |
iQ-Gas |
|
Schneidbereich Baustahl  empfohlen maximal Einstechen |
0,5 - 60 mm 80 mm 50 mm |
0,5 - 60 mm 80 mm 50 mm |
| Schneidbereich EdelstahlmaximalEinstechen |
60 mm 30 mm |
80 mm 50 mm |
| Schneidbereich AluminiummaximalEinstechen |
60 mm 40 mm |
80 mm 60 mm |
Abmessung (LxBxH) |
1150 x 695 x 1510 mm |
|
| Masse | 298/318 kg | |
| Netzsicherung, träge | 125 A | |
| Max. Anschlussleistung | 72 kVA | |
| Schutzart | IP 21S | |
| Netzspannungen | 380 - 400 V, 50/60 Hz 415 - 440 V, 50/60 Hz 440 - 480 V, 50/60 Hz |
|
1 Umgebungstemperatur 40 °C
Prozessüberwachung & Automatisierung
Q-Desk
Prozess- und Anlagendaten in Echtzeit für transparente Überwachung und gezielte Prozessoptimierung.
TorchGuardian Intelligente Funktionen zur Überwachung und zum Schutz von Plasmabrenner und Verschleißteilen.
Die Zustandserkennung unterstützt eine effiziente Verschleißteilnutzung und planbare Werkzeugwechsel.
Q-Torch Auto Change System Automatischer Wechsel unterschiedlich bestückter Brennerköpfe für verschiedene Schneidaufgaben – reduziert
manuelle Eingriffe und unterstützt kontinuierliche Produktionsabläufe. | mehr...
Schneiden & Schnittqualität
Contour Cut Exakte Konturen und Löcher in Baustahl im Verhältnis 1:1 (Durchmesser:Materialstärke) | mehr...
Contour Cut Speed Konturenschnitte in Baustahl bei ähnlicher Qualität bis zu 50 % schneller | mehr...
Silent Cut Schneiden von Baustahl mit reduziertem Schalldruckpegel | mehr...
HiFinox Plasmaschneiden von Edelstahl und Aluminium im Bereich von 1 bis 6 mm mit reduziertem Bartanhang | mehr...
Ar/H2 Mix Exzellente Schnittergebnisse durch aktives Mischen von Einzelgasen für Edelstahl und Aluminium ab 6 mm | mehr...
Spezielle Schneidprozesse & Markieren
Q-Hole Präzise Löcher in Baustahl im Verhältnis 0,75:1 (Durchmesser:Materialstärke) | mehr...
ProPierce Technologie zum Lochstechen größerer Materialdicken | mehr...
Q-Bevel Fasenschneiden mit gleichbleibend hoher Qualität bei Materialstärken von 6 bis 50 mm | mehr...
N2-Plasmaschneiden Plasmaschneiden von Edelstahl und Aluminium im Bereich bis 60 mm | mehr...
Q-Mark/Q-Notch Hervorragende Qualität beim Markieren und Kerben | mehr...
