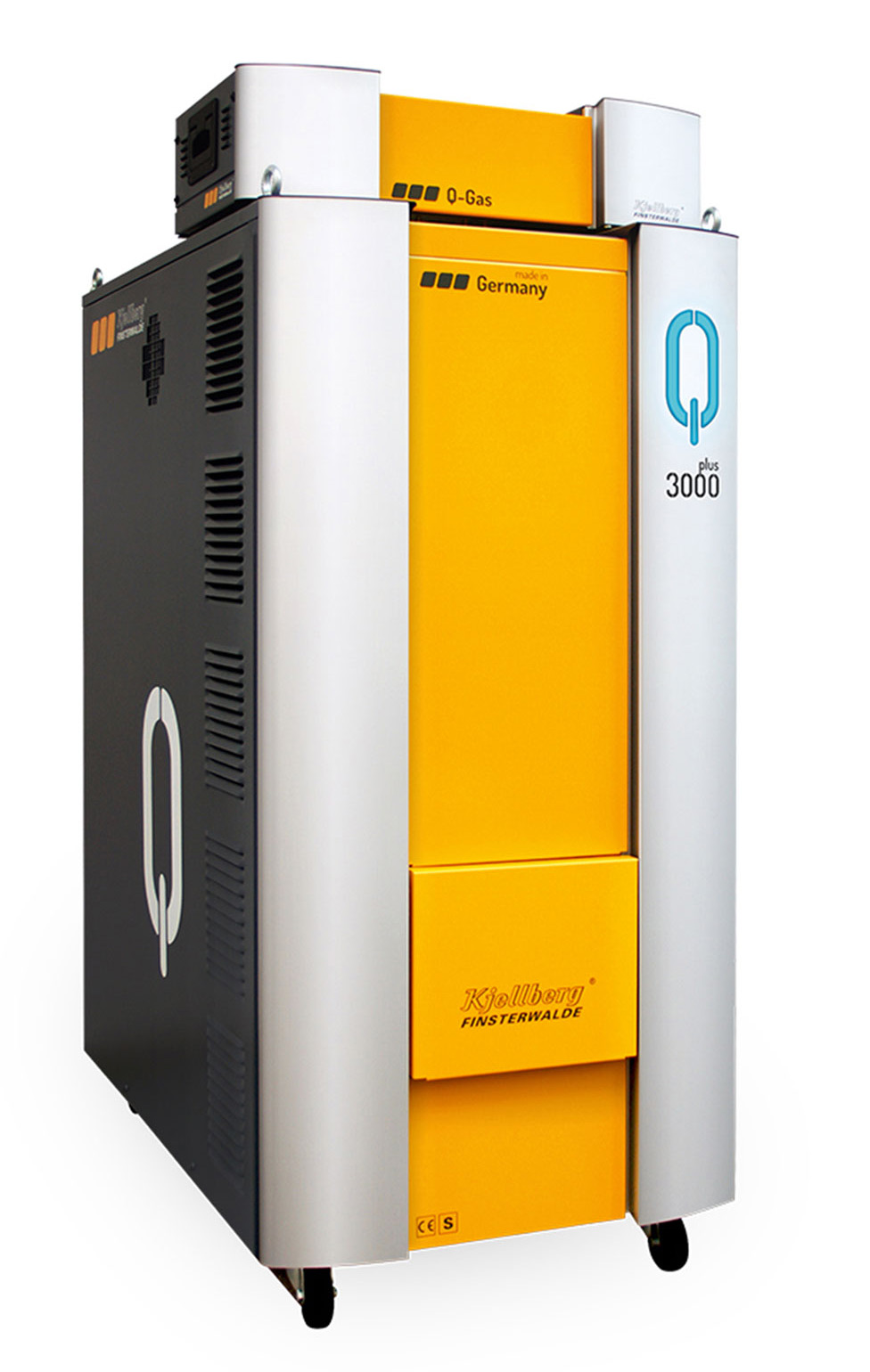

Die Plasmaschneidanlagen Q 3000 und Q 3000 plus vereinen präzises Plasmaschneiden und -markieren auf bestem Niveau mit maximal 300 A Schneidstrom. Dank des modularen Aufbaus kann die Anlagenleistung der Q 3000 plus nachträglich erhöht und somit an die Anforderungen des Anwenders angepasst werden. Die von Kjellberg entwickelte, browserbasierte Bedienoberfläche Q-Desk stellt Echtzeit-Prozessdaten und Informationen aller Anlagenkomponenten auf handelsüblichen Endgeräten ortsunabhängig zur Verfügung. Der Anwender profitiert von umfangreichen Informationen und kann eine Vielzahl an Anlagenrevisionen systemgeführt planen und durchführen. Diese Generation der Plasmaschneidanlagen ist das Ergebnis intensiver Kjellberg-Forschung und Entwicklung und ein Meilenstein der 60-jährigen Plasmageschichte Kjellbergs. Mit der neuen, digitalen Plasmaanlagenserie Q werden zukunftsweisende Maßstäbe in Qualität und Konnektivität gesetzt.
Für die Q-Reihe steht ab sofort das Helpcentre Q zur Verfügung. Hier finden Sie alle Informationen und Dokumente zu allen Stromquellen der Q-Reihe in der aktuell gültigen Fassung.
Stromquelle | Q 3000 / Q 3000 plus | |
Schneidstrom bei 100 % ED1 | 20 - 300 A | |
Markierstrom bei 100 % ED1 | 5 - 60 A | |
Q-Gas O2 |
Q-Gas |
|
Schneidbereich Baustahl empfohlen maximal Einstechen2 |
0,5 - 60 mm 80 mm 50 mm |
0,5 - 60 mm 80 mm 50 mm |
Schneidbereich Edelstahl maximal Einstechen2 |
60 mm 30 mm |
80 mm 50 mm |
Schneidbereich Aluminium maximal Einstechen2 |
60 mm 40 mm |
80 mm 50 mm |
Abmessung (LxBxH) |
1150 x 695 x 1460 mm |
|
Masse | 297 /317 kg | |
Netzsicherung, träge | 125 A | |
Max. Anschlussleistung | 72 kVA | |
Schutzart | IP 21S | |
Netzspannungen | 380 - 400 V, 50/60 Hz 415 - 440 V, 50/60 Hz 440 - 480 V, 50/60 Hz |
1 Umgebungstemperatur 40 °C
2 Erweiterung des Einstechbereiches mit ProPierce-Technologie in Verbindung mit Q-Gas möglich.
Q-Hole
Präzise Löcher in Baustahl im Verhältnis 0,75:1 (Durchmesser:Materialstärke) | mehr...
Q-Mark/Q-Notch
Hervorragende Qualität beim Markieren und Kerben | mehr...
Contour Cut
Exakte Konturen und Löcher in Baustahl im Verhältnis 1:1 (Durchmesser:Materialstärke) | mehr...
Contour Cut Speed
Konturenschnitte in Baustahl bei ähnlicher Qualität bis zu 50 % schneller | mehr...
Silent Cut
Schneiden von Baustahl mit reduziertem Schalldruckpegel | mehr...
HiFinox
Plasmaschneiden von Edelstahl und Aluminium im Bereich von 1 bis 6 mm mit deutlich weniger Bartanhang | mehr...
Ar/H2 Mix
Exzellente Schnittergebnisse durch aktives Mischen von Einzelgasen für Edelstahl und Aluminium ab 6 mm | mehr...
N2-Plasmaschneiden
Plasmaschneiden von Edelstahl und Aluminium im Bereich bis 60 mm | mehr...
ProPierce
Technologie zum Lochstechen von größeren Materialdicken | mehr...
Q-Bevel
Fasenschneiden mit gleichbleibend hoher Qualität im Bereich von 6 bis 15 mm schneiden | mehr...
